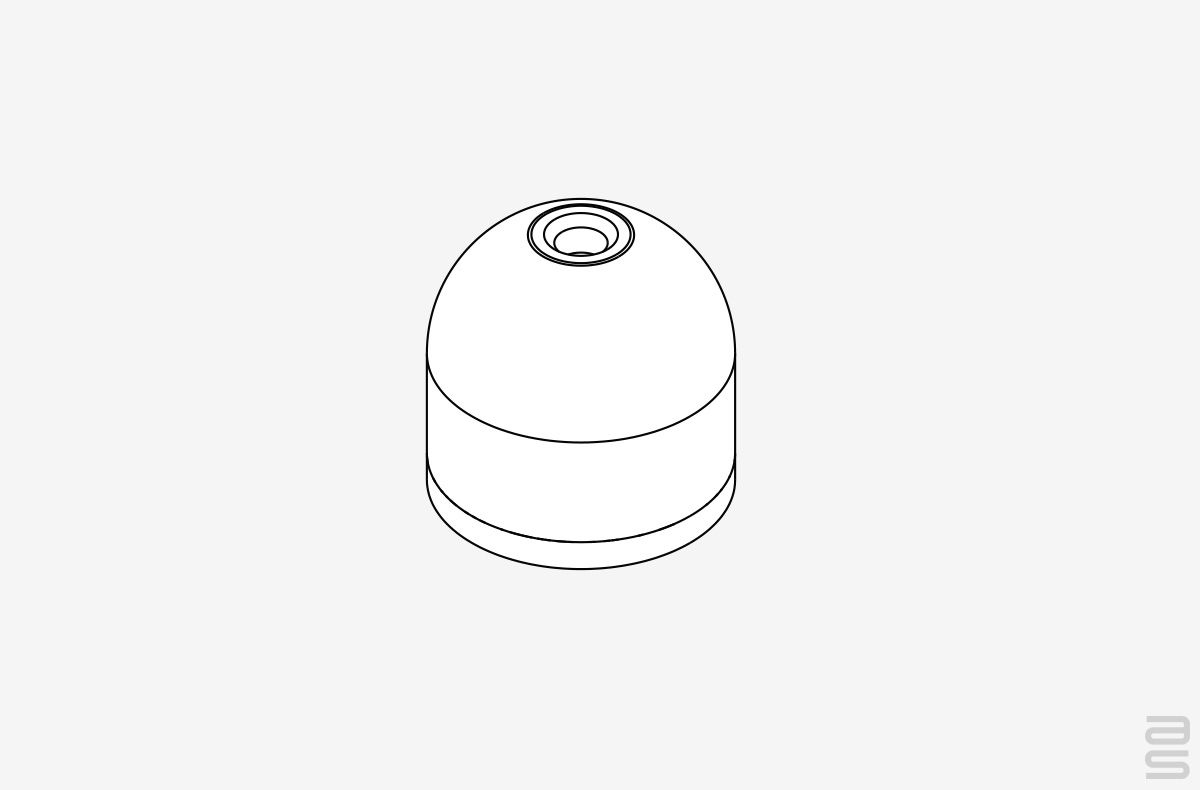

Pied fixe court
Systèmes d'accrochage et d'affichage

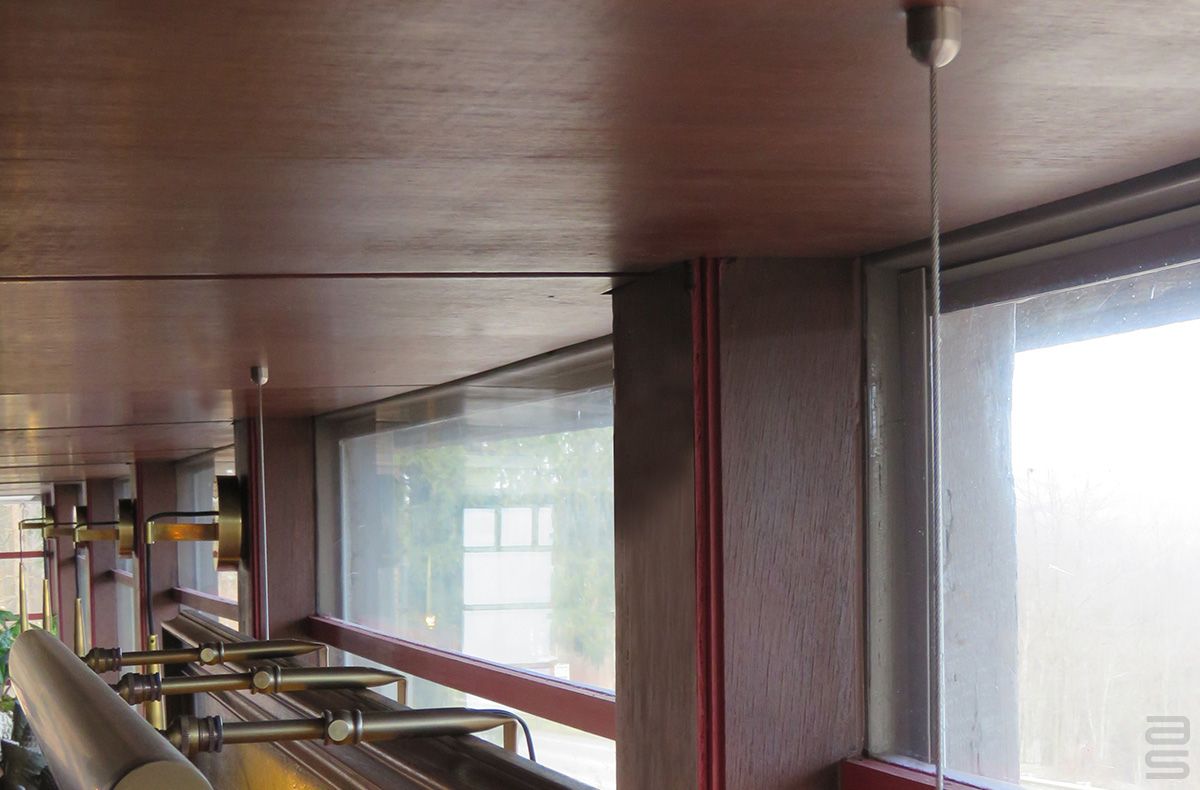

Ce composant peut être utilisé pour fixer un câble ou un fil de nylon à la verticale, sur un plafond ou toute autre surface similaire.
EN INVENTAIRE
- Fini : Anodisé: Argent, noir (Aluminium anodisé usiné)

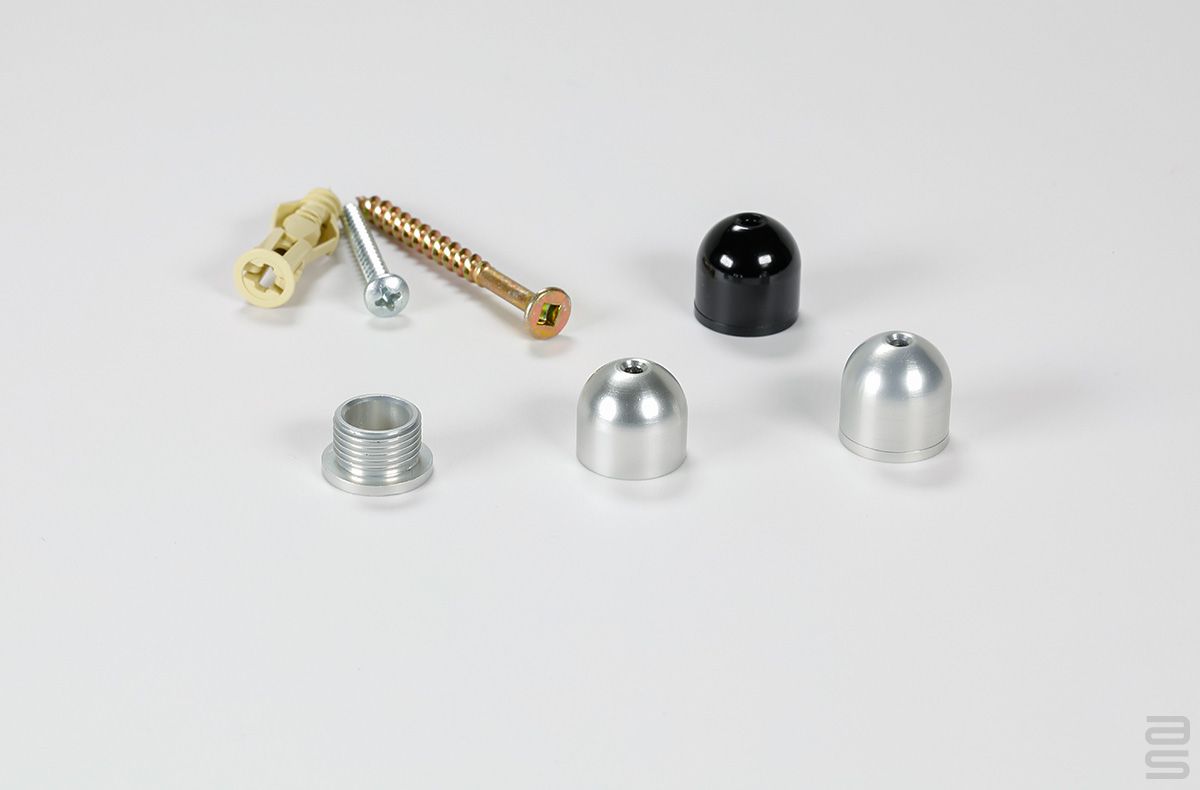

- Inclus : Base et corps du pied fixe, vis à bois #6 x 2 po, vis #6 x 1¼ po et ancrage TripleGrip™. Les ancrages à bascule avec ailettes sont comprises avec les plaques de montage pour pieds.
- Surface d'installation : Plafond
- Support de poids : 150 lb (68 kg) par pied
- Présentation des câbles : Suspendu, Tendu
Détails du produit
Détails du produit
Ce composant peut être utilisé pour fixer un câble ou un fil de nylon à la verticale, sur un plafond ou toute autre surface similaire.
Étant donné sa petite taille, le pied fixe court ne contient pas de ressort. Dans une installation de câble sous tension, il doit être utilisé en combinaison avec un pied fixe long muni d’un ressort d’amortissement. Le pied fixe long doit être fixé au plancher ou toute autre surface inférieure.

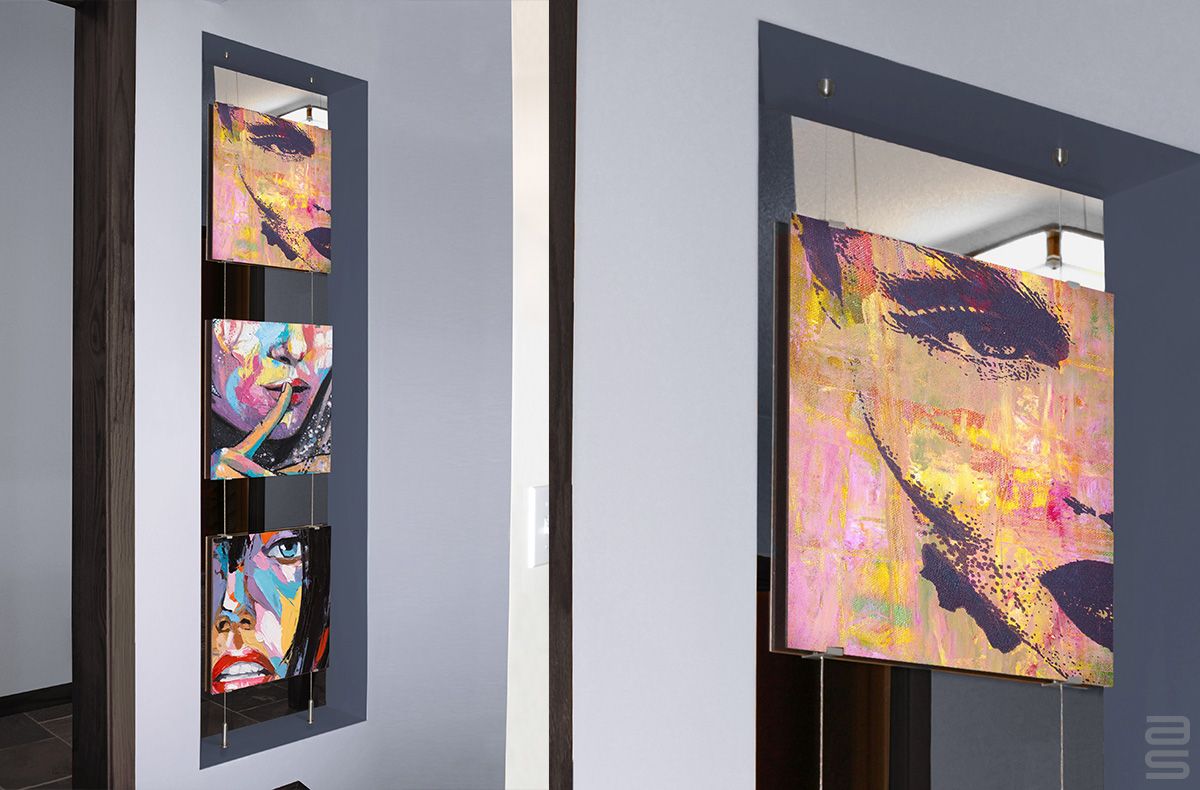

Combiné à un câble, le pied fixe court peut aussi servir à suspendre une affiche ou autre à partir d’un plafond ou toute autre surface surélevée.
Toutes les parties visibles de ce composant — corps, base et plaque décorative de montage — sont en aluminium anodisé de qualité pour garantir une surface lisse et dure.
Ce type de pied n’a pas été conçu pour installer des câbles à l’horizontale. À noter que les fils de nylon ne doivent pas être utilisés dans une installation sous tension.
Le pied fixe court peut être combiné à une plaque décorative de montage disponible en option.
La plaque décorative de montage est faite pour être utilisée lorsque le pied fixe court doit être installé sur un panneau de gypse ou sur toute autre surface fragile similaire et que du poids ou de la tension seront appliqués.
La plaque décorative de montage vient avec un ancrage à ailettes qu’il est recommandé d’utiliser plutôt qu’une cheville de plastique. Comme l’installation d’un ancrage à ailettes nécessite de faire un plus grand trou dans le gypse, la plaque décorative de montage permet de camoufler le trou et de bien répartir les forces de compression sur une zone plus large.

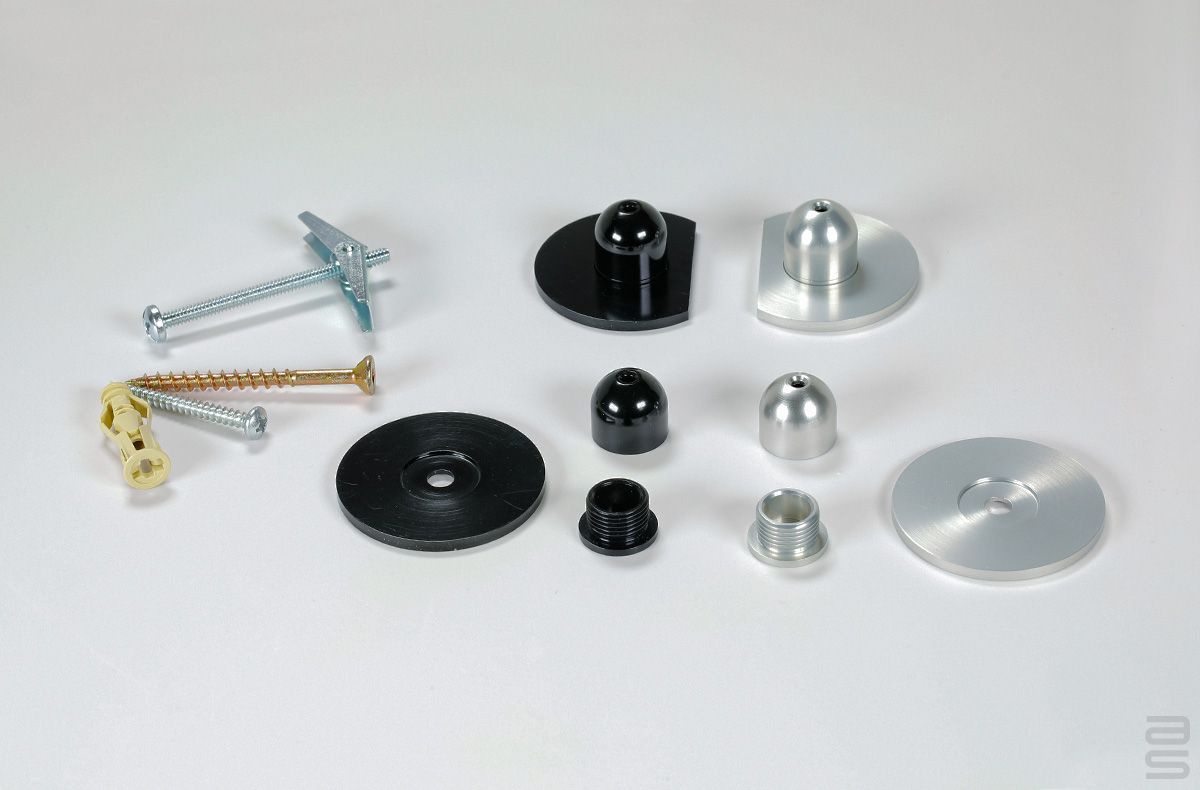

Il existe deux types de plaques décoratives de montage.
De forme ronde, la plaque décorative de montage la plus courante mesure 1,5 pouce de diamètre. L’autre plaque, de même diamètre, est sectionnée pour permettre une installation à moins de 0,5 pouce d’un mur ou d’un obstacle par exemple. Les deux plaques décoratives de montage sont munies d’une encoche qui assure que le pied court sera positionné au centre de la plaque.
Le matériel inclus dans cet ensemble peut être utilisé pour installer un pied fixe court dans de la brique, du ciment, du plâtre, de la céramique ou du bois. Si vous envisagezs d'installer un pied fixe court sur une surface de gypse (cloison sèche), n’oubliez pas de commander une plaque décorative de montage.
Guides et Documents
Compatibilité
ACCESSOIRES
NOTE:
Il incombe à l’installateur de choisir les dispositifs de fixation appropriés selon le type d’installation.
Support de poids : Le pied fixe court peut supporter une charge maximale de 150 livres lorsqu’il est installé avec un dispositif de fixation approprié enfoncé à un pouce ou plus dans le bois. En fonction du matériel de montage et des techniques d’installation utilisés, le poids maximal (charge statique) qu’un pied fixe peut supporter peut-être aussi minime que 10 livres (4,5 kg). La capacité de charge réelle dépend de l’installation. Il incombe à l’installateur de sélectionner le dispositif approprié.
Spécifications techniques
- SKU U554x
- Matériel Aluminium
- Fini Anodisé: Argent, noir (Aluminium anodisé usiné)
- Inclus Base et corps du pied fixe, vis à bois #6 x 2 po, vis #6 x 1¼ po et ancrage TripleGrip™. Les ancrages à bascule avec ailettes sont comprises avec les plaques de montage pour pieds.
- Surface d'installation Plafond
- Support de poids 150 lb (68 kg) par pied
- Présentation des câbles Suspendu, Tendu
- Compétence d'installation À faire soi-même
- Marquage du produit =AS=
- Ancienne dénomination Système câble tendu
